4.5 补风系统

〖注释〗

    本强制性条文的理由 是根据空气流动原理，必 须要有补风，才能有效地 排除烟气，有利于人员的 安全疏散和消防人员的进入。
    对于建筑地上部分设 有机械排烟的走道、面积 小于500m2的房间，由于这 些场所的面积较小，排烟 量也较小，可以利用建筑 的各种缝隙，满足排烟系 统所需的补风要求，为了简便 系统管理和减少工程 投入，本标准规定可不用 专门为这些场所设置补风 系统。

〖注释〗

1. 本强制性条文的强制理由是如果补风量过小，就不能达到设计的 排烟量；同时要求补风应直接从室外引入。根据实际工程和实 验，补风量至少达到排烟量的50％，才能有效地进行排烟。
2. 当补风系统用于多个防烟分区时，常闭机械补风口应根据着火的 防烟分区自动开启。

4.5.4 补风口与排烟口设置在同一空间内相邻的防烟分区时，补风口位置不限；当补风口与排烟口设置在同一防烟分区时，补风口应设在储烟仓下沿以下；补风口与排烟口水平距离不应少于5m【图示】。

4.5.5 补风系统应与排烟系统联动开启或关闭。

〖注释〗

    如4.5.4图示a所示，机械排烟口1与机械补风口设置在同一 空间相邻的防烟分区内，当二者联合动作排烟时，由于挡烟垂壁 的作用，已将冷热气流隔开，故补风口的水平位置与垂直安装高度都不受限制；但对于机械排烟口2与机械补风口来说，由于它们 处在同一防烟分区内，因此，当机械排烟口2与机械补风口联合 动作排烟时，补风口的水平位置与垂直安装高度都受限制。

〖注释〗

如4.5.4图示b所示，机械排烟口与机械补风口设置在同一 空间同一防烟分区时，要求补风口必须设在储烟仓下沿以 下，并与排烟口保持尽可能大的间距；机械排烟口与机械补风 口设置在同一空间相邻防烟分区时，补风口设置高度、位 置不受限制。

〖注释〗

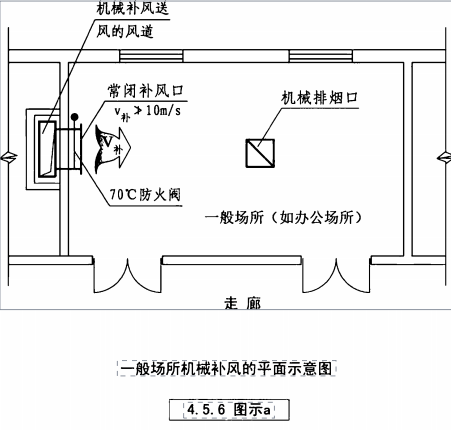

    一般场所机械送风口的风速不宜大于10m/s； 公共聚集场所为了减少送风系统对人员疏散的干 扰和心理恐惧的不利影响，规定其机械送风口的 风速不宜大于5m/s，自然补风口的风速不宜大于 3m/s。
