2 术语和符号
2.1 术语
〖注释〗
1. 图中符号：
H—— 空间净高（m）；
h——储烟仓高度，即设计烟层厚度（m）。
2. 储烟仓高度应根据清晰高度确定。
3. 本标准视吊顶开孔率大于25%的为通透式吊顶。
2.1.7 轴对称型烟羽流 axisymmetric plume
上升过程不与四周墙壁或障碍物接触，并且不受气流干扰的烟羽流
【图示】
。
〖注释〗
H——空间净高（m）；
Z——燃料面到烟层底部的高度（m）；
Z1——火焰极限高度（m）。

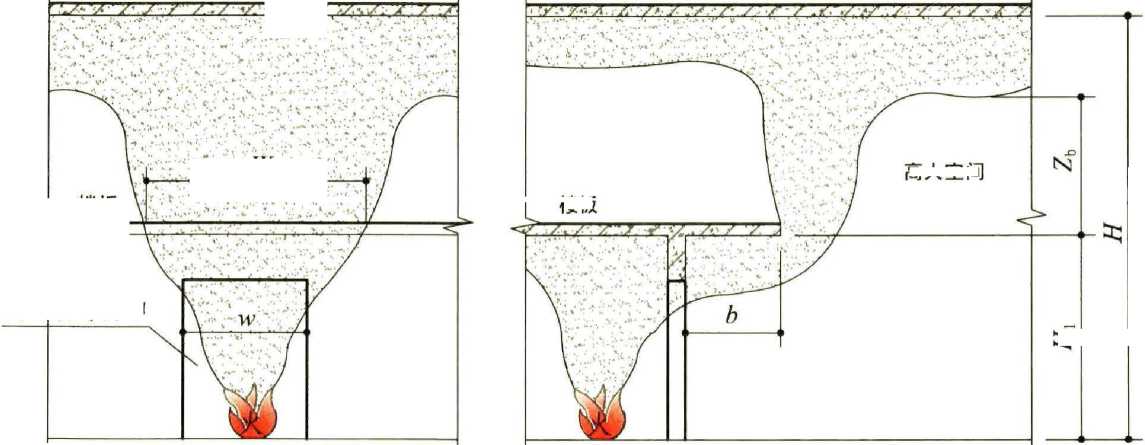

2.1.8 阳台溢出型烟羽流 balcony spill plume
从着火房间的门（窗）梁处溢出，并沿着火房间外的阳台或水平突出物流动，至阳台或水平突出物的边缘向上溢出至相邻高大空间的烟羽流【图示】。
H——空间净高（m）；
Z——燃料面到烟层底部的高度（m）；
Z1——火焰极限高度（m）。
2.1.8 阳台溢出型烟羽流 balcony spill plume
从着火房间的门（窗）梁处溢出，并沿着火房间外的阳台或水平突出物流动，至阳台或水平突出物的边缘向上溢出至相邻高大空间的烟羽流【图示】。
〖注释〗
1. 此烟羽流仅仅是一种形式，主
要针对悬挑楼板等。
2. 图中符号：
H——
空间净高（m）；
H
1
——燃料面至阳台的高度（m）；
Z
b
——
从阳台下缘至烟层底
部的高度（m）；
W——烟羽流扩散宽度（m）；
w——火源区域的开口宽度（m）；
b——
从开口至阳台边沿的
距离（m），b≠0。

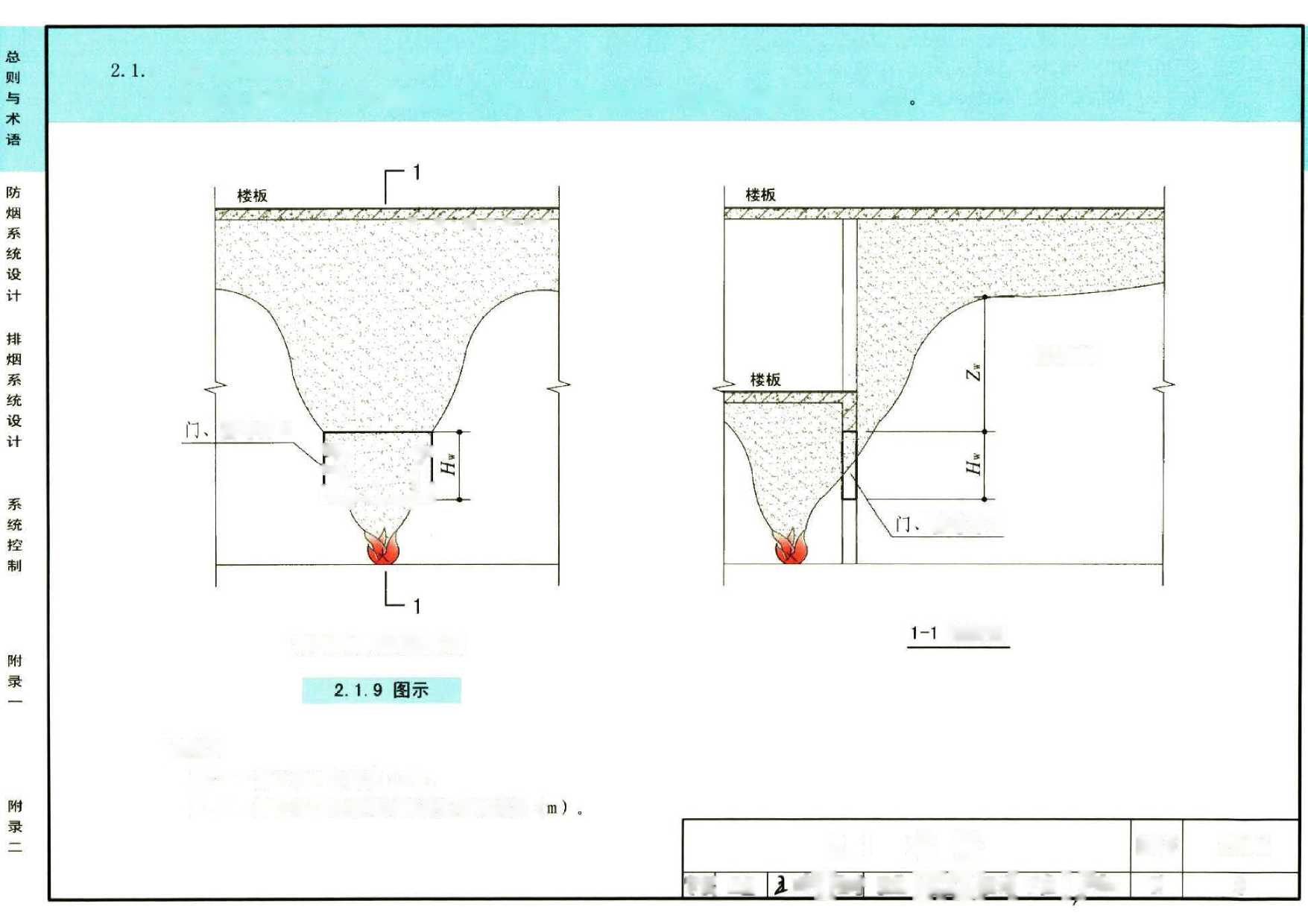

2.1.9 窗口型烟羽流 window plume
从发生通风受限火灾的房间或隔间的门、窗等开口处溢出至相邻高大空间的烟羽流【图示】。
〖注释〗
H
w
——窗口开口的高度（m）；
Z
w
——
窗口开口的顶部到
烟层底
部的高度（m）。
2.1.11 储烟仓 smoke reservoir
位于建筑空间顶部，由挡烟垂壁、梁或隔墙等形成的用于蓄积火灾烟气的空间。储烟仓高度即设计烟层厚度【图示】。
1. 图中符号：
H—— 空间净高（m）；
h——储烟仓高度，即设计烟层厚度（m）。
2. 储烟仓高度应根据清晰高度确定。
3. 本标准视吊顶开孔率大于25%的为通透式吊顶。

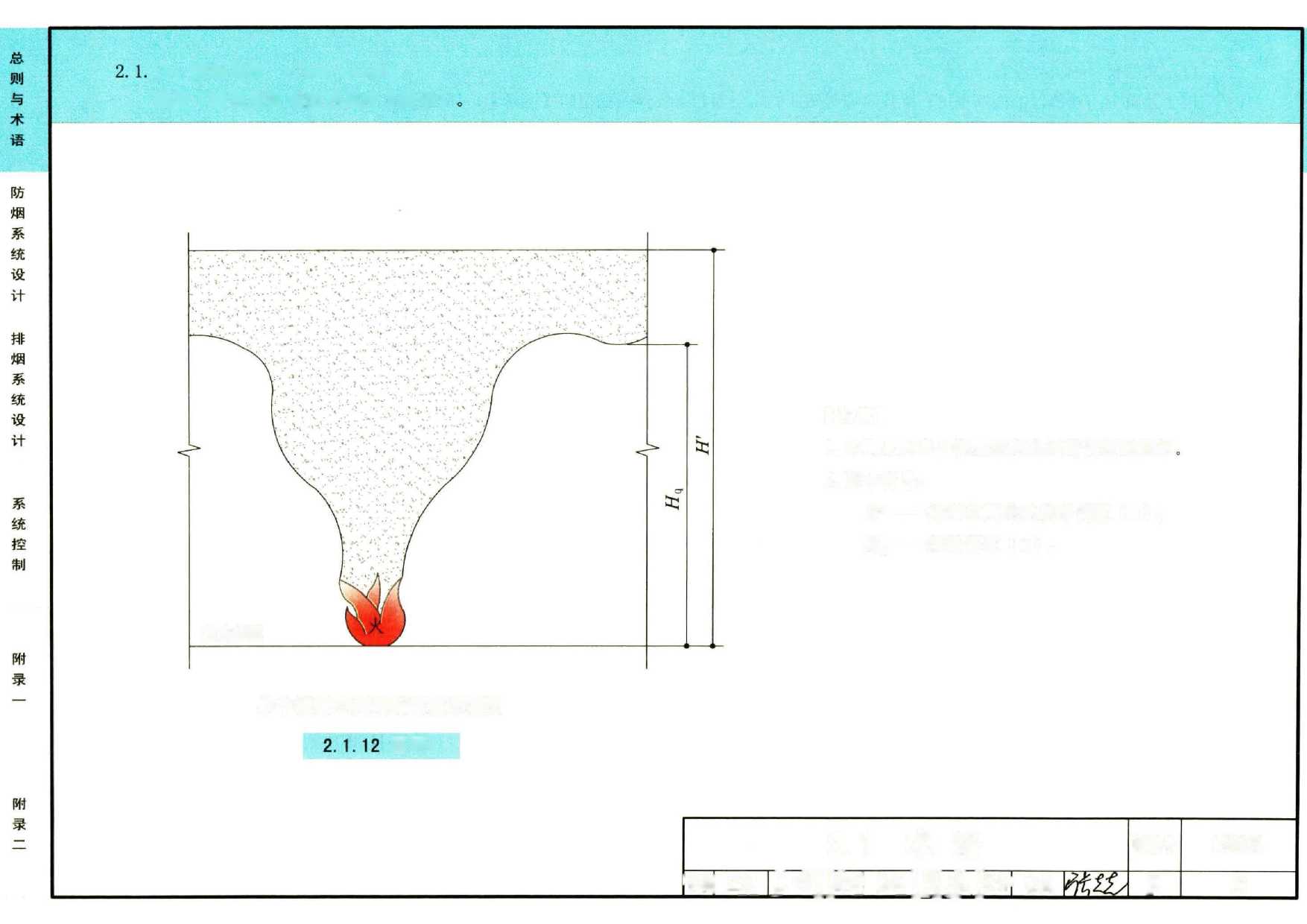

2.1.12 清晰高度 clear height
烟层下缘至室内地面的高度
【图示】
。
〖注释〗
1. 本页是对单个楼层空间的清晰高度的图示。
2. 图中符号：
H′ ——排烟空间的建筑净高度（m）；
2. 图中符号：
H′ ——排烟空间的建筑净高度（m）；
H
q
——清晰高度（m）。
〖注释〗
1. 图中符号同本图集第10页，是针对高大空间的。
2. 本页2.1.12图示c中所示着火层的清晰高度
H
q
的
取值方法同单个楼层空间清晰高度。
〖注释〗
图中符号同本图集第10页。
图中符号同本图集第10页。
〖注释〗

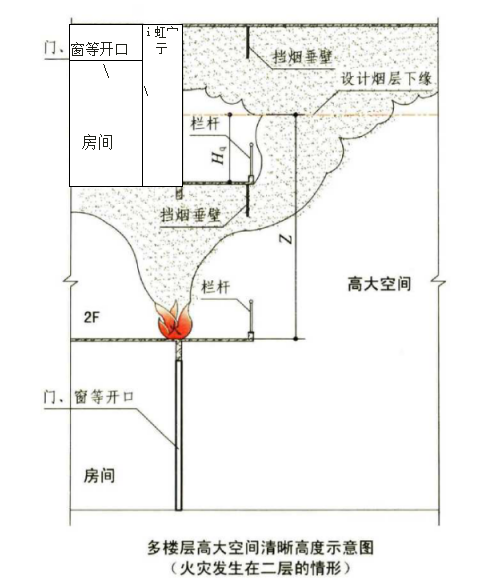

1. 本图示意的是楼层数较多的高大空间的烟气蔓延形态，通常这种空间的烟层多因阳
台型烟羽流形成，当烟温不够高时，会悬浮在半空中。
2. 图中符号同本图集第10页。

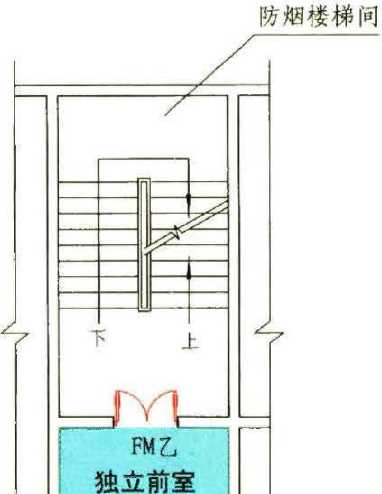

2.1.19 独立前室 independent anteroom
只与一部疏散楼梯相连的前室
【图示】
。
2.1.20 共用前室 shared anteroom
（居住建筑）剪刀楼梯间的两个楼梯间共用同一前室时的前室
【图示】
。
2.1.21 合用前室 combined anteroom
防烟楼梯间前室与消防电梯前室合用时的前室
【图示】
。
